무엇이 자동차 부품을 다이 캐스팅하여 현대 제조의 중추로 만드는가?

현대 산업 제조업에서는 모터 부품 다이 캐스팅 전통적인 주조 공정에서 고정밀, 고효율 제조 기술로 진화했습니다. 현재 세계 자동차 부품 다이캐스팅 시장은 연평균 성장률 5.8% 을 초과할 것으로 예상되는 시장 규모 420억 달러 다이캐스팅 기술은 모터 부품의 밀도와 치수 정확도를 획기적으로 향상시킬 뿐만 아니라 불량률도 아래로 제어합니다. 1.5% 자동화된 생산을 통해 모터 제조 공급망에서 대체할 수 없는 핵심 링크가 됩니다.

제조업체의 경우 고급 다이캐스팅 공정을 마스터한다는 것은 제품 품질, 생산 비용 및 배송 주기에서 세 가지 이점을 얻는 것을 의미합니다. 알루미늄 합금 모터 하우징을 예로 들면 고압 다이캐스팅을 채택한 후 벽 두께를 아래로 줄일 수 있습니다. 2.5mm , 무게가 이상 감소합니다. 30% , 방열 효율은 다음과 같이 향상됩니다. 20% - 이러한 성능 지표는 신에너지 차량 및 산업 자동화 애플리케이션에서 모터의 경쟁력을 직접적으로 결정합니다.

자동차 부품 다이캐스팅의 기술 진화 경로

중력주조에서 고압 다이캐스팅으로의 도약

자동차 부품 제조 공정은 세 가지 주요 단계를 거쳤습니다. 첫 번째 단계는 중력 주조로, 이는 용융 금속의 자중을 이용해 주형을 채웁니다. 구조가 단순하고 정밀도 요구 사항이 낮은 부품에 적합하지만 기공률이 높고 표면 거칠기가 좋지 않습니다. 두 번째 단계는 저압주조로, 공기의 압력에 의해 용탕이 원활하게 금형 안으로 밀어 넣어져 기공률을 감소시키는 공정입니다. 3%-5% , 아직 정밀 모터 부품 요구 사항에는 미치지 못합니다.

현재 주류를 이루고 있는 고압 다이캐스팅 기술인 3단계에서는 30-150MPa . 용융 금속은 고압 하에서 금형 캐비티를 빠르게 채우고 냉각 시간은 3~8초 생산주기에 도달 샷당 30~60초 . 모터 엔드 커버를 예로 들면, 고압 다이 캐스팅 제품은 치수 공차를 다음 범위 내에서 제어할 수 있습니다. ±0.05mm , 표면 거칠기 Ra 값은 아래에 있음 1.6μm , 모터 조립에 대한 정밀 맞춤 요구 사항을 완전히 충족합니다.

지능형 다이 캐스팅 셀의 부상

업계는 현재 지능형 다이캐스팅 셀로의 전환을 가속화하고 있습니다. 완전한 지능형 다이 캐스팅 시스템에는 실시간 온도 모니터링, 압력 곡선 분석 및 로봇 자동 부품 추출이 통합되어 있습니다. 데이터에 따르면 지능형 온도 제어 시스템을 도입한 후 알루미늄 액체 온도 변동이 ±15°C에서 ±3°C . 결과적으로 치수 안정성이 향상되어 후속 가공 공차가 감소합니다. 40% , 부품당 가공비용 절감 12%-18% .

주요 공정 매개변수와 모터 부품 품질에 미치는 영향

모터 부품 다이캐스팅의 품질 관리는 다양한 공정 매개변수의 정밀한 규제에 달려 있습니다. 다음 표에서는 다양한 매개변수 설정이 일반적인 결함에 어떤 영향을 미치는지 비교합니다.

표에 나타난 바와 같이, 알루미늄 액체 온도, 금형 온도 및 강화 압력 모터 부품 다이캐스팅 품질에 영향을 미치는 세 가지 핵심 매개변수입니다. 모터 하우징 다이캐스팅을 예로 들면, 금형 온도가 아래로 떨어질 경우 180°C , 콜드 셧 결함률이 이상으로 상승 8% ; 강화압력이 부족할 때 30MPa , 내부 수축 기공률이 초과될 수 있음 5% , 모터의 밀봉 성능과 방열 효율에 심각한 영향을 미칩니다.

자동차 부품 성능에 있어서 재료 선택과 결정적인 역할

알루미늄 합금의 지배력과 성능 경계

자동차 부품 다이캐스팅 분야에서는 알루미늄 합금이 100% 이상을 차지하고 있습니다. 85% ADC12와 A380이 가장 일반적으로 사용되는 두 가지 등급으로 시장 점유율이 높습니다. ADC12의 실리콘 함량은 다음과 같습니다. 9.6%-12.0% , 얇은 벽의 복잡한 모터 엔드 커버 및 정션 박스 제조에 적합한 우수한 유동성을 제공합니다. A380의 구리 함량은 3.0%-4.0% , 인장 강도에 도달 320MPa , 높은 기계적 부하를 받는 모터 브래킷 및 베이스에 더 적합합니다.

그러나 전통적인 알루미늄 합금은 열전도율 측면에서 병목 현상에 직면해 있습니다. 순수 알루미늄의 열전도율은 다음과 같습니다. 237W/(m·K) , ADC12는 대략적으로 떨어집니다. 96W/(m·K) 실리콘 함량이 높기 때문입니다. 신에너지 차량 구동 모터의 높은 방열 수요를 해결하기 위해 업계에서는 열전도도를 높일 수 있는 저실리콘, 고열전도성 알루미늄 합금을 홍보하고 있습니다. 150-170W/(m·K) 충분한 주조 유동성을 유지하면서.

경량화에 마그네슘 합금을 적용하는 획기적인 방법

마그네슘 합금 밀도는 64% 알루미늄 합금(1.81g/cm3 대 2.71g/cm3)으로 모터 경량화에 있어 엄청난 잠재력을 보여줍니다. AZ91D 마그네슘 합금으로 다이캐스트된 모터 하우징은 다음과 같습니다. 25%-30% 알루미늄 버전보다 가볍지만 비강도(강도 대 밀도 비율)는 15% . 현재 마그네슘 합금 다이캐스트 모터 부품은 일부 고급 전동 공구 및 드론 모터에 배치 적용을 달성했으며 연간 성장률은 12% .

금형 설계 및 제조의 기술적 한계

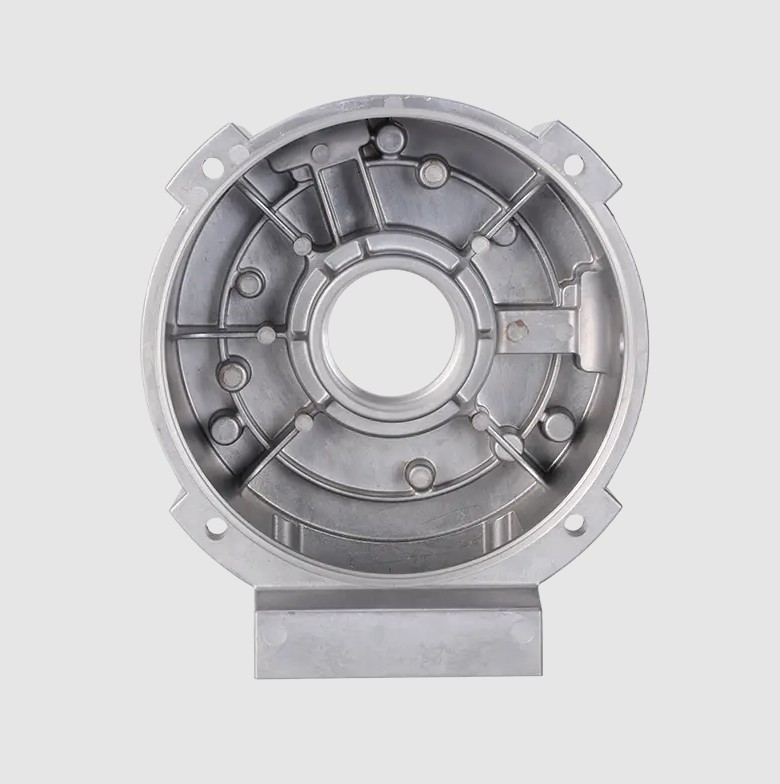

다이캐스팅 금형은 모터 부품 품질을 결정하는 최초의 관문입니다. 설계 정밀도와 서비스 수명은 생산 비용과 제품 일관성에 직접적인 영향을 미칩니다. 모터 하우징 다이캐스팅 금형의 경우 캐비티 표면 거칠기를 아래로 제어해야 합니다. 라 0.4μm , 피팅 간격 정밀도에 도달 0.02mm 수준.

금형강 선택도 마찬가지로 중요합니다. 우수한 열 피로 저항성을 지닌 H13 열간 공구강은 일반적으로 경도가 HRC 44-48 . 정상적인 사용 및 유지 관리 조건에서 H13 금형은 완성될 수 있습니다. 80,000-120,000 다이 캐스팅 사이클. 첨단 표면 질화 처리 기술로 금형 수명을 1년 이상 연장 가능 150,000주기 , 샷 당 금형 상각 비용을 절감합니다. 35% .

게이팅 설계는 금형 엔지니어링의 핵심 기술입니다. 벽 두께가 고르지 않은 모터 엔드 커버의 경우 팬 게이트 와 결합 국지적 강화 공정을 통해 용융 금속이 내부에 캐비티 충전을 완료할 수 있습니다. 0.3초 , 소용돌이 공기 포획을 효과적으로 방지합니다. 실제 생산 데이터에 따르면 최적화된 게이팅 설계가 다공성 결함률을 줄일 수 있음을 보여줍니다. 4.2% 아래로 1.1% .

신뢰성 확보를 위한 품질검사 및 후가공

비파괴 검사 기술 적용 현황

모터 부품의 내부 결함 검출은 주로 X-Ray 검사와 산업용 CT 기술에 의존합니다. 신에너지 차량 구동 모터 하우징의 경우 업계 표준 품질 기준은 다음과 같습니다. 개별 기공 직경은 다음을 초과하지 않습니다. 1.0mm , 총 기공 면적은 다음보다 작습니다. 2% 단면적의. 고해상도 산업용 CT(해상도 5μm ) 활성화 100% 다이 캐스팅 생산 주기와 동기화된 검사 주기를 갖춘 인라인 검사를 통해 결함이 전혀 발생하지 않도록 보장합니다.

가공 및 표면 처리에 대한 기술 요구 사항

다이캐스트 모터 부품은 일반적으로 최종 조립 치수를 얻기 위해 정밀 가공이 필요합니다. 모터 베어링 하우징을 예로 들면, 다이캐스트 블랭크 예비품 0.8-1.2mm 가공 공차 및 CNC 가공 후 진원도 공차가 제어됩니다. 0.01mm , 표면 거칠기 Ra 이하 0.8μm , 베어링 간섭 맞춤에 대한 정밀 요구 사항을 충족합니다.

표면 처리를 위해 모터 하우징은 일반적으로 양극 산화 처리 또는 전기 영동 코팅 공정을 채택합니다. 양극산화막 두께는 다음과 같이 제어됩니다. 8-15μm , 표면 경도를 이상으로 증가 HV300 , 우수한 절연성과 내식성을 제공합니다. 실외용 모터 부품의 경우 염수 분무 테스트 요구 사항이 초과됩니다. 500시간 붉은 녹이 없어 다이캐스팅 밀도와 표면 처리 공정에 이중 과제를 제기합니다.

미래를 형성하는 산업 동향 모터 부품 다이 캐스팅

자동차 부품 다이캐스팅 산업은 세 가지 중요한 추세에 직면해 있습니다.

• 대규모 일체형 다이캐스팅 : Tesla가 개척한 일체형 다이캐스팅 기술은 원래 조립된 모터 하우징을 통합하여 모터 하우징 응용 분야에 침투하고 있습니다. 20-30 용접된 부품을 단일 다이캐스트 구성품으로 만들었습니다. 용접 횟수가 이상 감소합니다. 90% , 구조적 강도는 다음과 같이 향상됩니다. 20% , 그러나 그 이상의 톤수를 가진 다이캐스팅 기계가 필요합니다. 6,000T .
• 친환경 제조 혁신 : 자동차 부품 다이캐스팅에서 재활용 알루미늄의 비율이 2012년부터 증가했습니다. 30% 이상으로 55% . 재활용 알루미늄을 사용하면 탄소 배출을 줄일 수 있을 뿐만 아니라 40% , 또한 원자재 비용을 다음과 같이 압축합니다. 15%-20% . 선도적인 기업이 달성한 성과 100% 다이캐스팅 공정 스크랩의 폐쇄 루프 재활용.
• 디지털 프로세스 관리 : MES 시스템 기반의 다이캐스팅 공정 데이터 수집이 이제 끝났습니다. 80% 대기업의. 실시간 모니터링을 통해 12-18 주요 프로세스 매개 변수 및 SPC 통계적 프로세스 제어 설정으로 인해 1차 통과 수율이 업계 평균보다 향상되었습니다. 92% 위로 97% .

제조업체의 경우 이러한 추세를 해결하려면 장비 업그레이드, 재료 R&D 및 디지털화에 대한 동시 투자가 필요합니다. 위의 대형 다이캐스팅 기계를 갖춘 기업 800T , 재활용 알루미늄 정제 기술을 마스터하고 완전한 프로세스 데이터베이스를 구축하면 향후 상당한 시장 경쟁 우위를 얻을 수 있습니다. 3~5년 .
