제조에서는 LED 가로등 하우징 , 고압 알루미늄 다이캐스팅(HPDC) 글로벌 도시 엔지니어링 및 스마트 시티 프로젝트에서 선호되는 프로세스가 되었습니다. ADC12 또는 A380 알루미늄 합금을 원자재로 사용하는 이 프로세스는 단일 성형 사이클에서 복잡한 형상, 통합 방열 핀 및 정밀 조립 인터페이스를 구현하여 스탬핑 강철, 사출 성형 플라스틱 또는 압출 알루미늄 프로파일을 훨씬 능가하는 포괄적인 성능을 제공합니다. 업계 데이터에 따르면 다이캐스트 알루미늄 하우징을 갖춘 LED 가로등의 예상 수명은 다음과 같습니다. 50,000~100,000시간 , 다음과 같은 접합 온도 제어 이점을 제공합니다. 15~30°C 플라스틱 하우징보다 뛰어나며 총 소유 비용(TCO) 측면에서 상당한 경제적 이점을 제공합니다.
다이캐스트 LED 가로등 하우징의 핵심 소재는 일반적으로 다음과 같습니다. ADC12(JIS 규격, A383 상당) 또는 A380(ASTM 표준) 알루미늄 합금. 이 두 합금은 완제품의 구조적 강도, 열 효율 및 내식성에 직접적인 영향을 미치는 구성과 성능에 있어 미묘한 차이를 나타냅니다.
ADC12에는 다음과 같은 높은 실리콘 함량이 포함되어 있습니다. 9.6%~12% 구리 함량 1.5%~3.5% , 탁월한 유동성과 얇은 벽 충전 기능을 제공하여 벽 두께가 낮은 정밀 방열 핀 제조에 이상적입니다. 1.2mm . 일반적인 인장강도는 150~200MPa 항복 강도의 100~150MPa . 이와 대조적으로 A380은 실리콘 함량이 약간 낮지만(7.5%~9.5%) 구리 함량이 더 높아(3.0%~4.0%) 인장 강도는 210~250MPa 경도가 더 높으며(60-80HB) 강한 풍하중이나 기계적 충격에 대한 저항이 필요한 용도에 더 적합합니다.
| 성과 지표 | ADC12 | A380 |
|---|---|---|
| 실리콘 함량(Si) | 9.6% – 12% | 7.5% – 9.5% |
| 구리 함량(Cu) | 1.5% – 3.5% | 3.0% – 4.0% |
| 인장강도(MPa) | 150 – 200 | 210 – 250 |
| 항복강도(MPa) | 100 – 150 | 120 – 170 |
| 경도(HB) | 40 – 60 | 60 – 80 |
| 열전도율(W/m·K) | 130 – 150 | 96 |
| 일반적인 응용 분야 | 복잡한 얇은 벽 하우징, 방열 핀 | 고하중 구조부품, 산업용 조명 |
표준 도시 가로등의 경우 ADC12는 뛰어난 열 전도성으로 인해 가장 비용 효율적인 선택입니다( 130~150W/m·K ) 및 주조 성형성이 우수합니다. 풍압이 높은 지역(예: 해안 태풍 지역 또는 고가 교량)의 프로젝트의 경우 구조 강도를 높이기 위해 A380을 권장합니다. 특히, 두 합금 모두 밀도는 대략 2.7g/cm3 , 체중 감소를 달성 60% 이상 강철에 비해 기둥 하중과 운송 비용을 크게 줄입니다.
LED 칩의 접합 온도는 신뢰성을 측정하는 핵심 지표입니다. DOE 고체 조명 연구에 따르면, 모든 10°C 접합 온도가 증가하면 LED 광속 감가상각은 두 배로 증가하고 수명은 약 2배 감소합니다. 50% . 다이캐스트 알루미늄 하우징은 다음 메커니즘을 통해 효율적인 열 관리를 달성합니다.

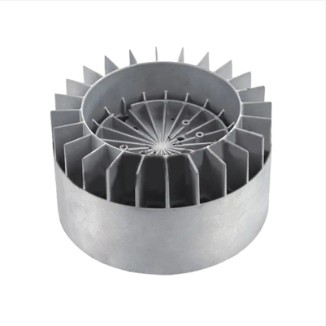

고압 다이 캐스팅을 통해 벽 두께가 낮은 고밀도 방열 핀 어레이를 직접 성형할 수 있습니다. 1.2mm 그리고 간격을 두고 4mm 금형 내. 이 통합 구조는 기존의 압출 알루미늄 프로파일 가공 조립 공정에서 열 인터페이스 저항을 제거하여 LED 기판에서 주변 공기로의 열 저항 경로를 최소화합니다. 측정된 데이터에 따르면 다이캐스트 알루미늄 하우징을 갖춘 고정 장치는 LED 접합 온도를 100°C에서 안정적으로 유지합니다. 65~80°C , 동등한 전력의 플라스틱 하우징이 도달하는 동안 110~140°C , 실패 위험 구역에 배치합니다.
| 하우징 재질 | 평균 접합 온도 (°C) | 드라이버 챔버 온도 (°C) | L70 수명 예측 | 열 위험 수준 |
|---|---|---|---|---|
| 다이캐스트 알루미늄 | 65 – 80 | 50 – 65 | 60,000 – 100,000시간 | 낮음 |
| 압출 알루미늄 | 70 – 85 | 55 – 75 | 50,000 – 80,000시간 | 중간 |
| 스탬프 강철 | 90 – 110 | 80 – 95 | 25,000 – 40,000시간 | 높음 |
| 엔지니어링 플라스틱 | 110 – 140 | 100 – 120 | 10,000 – 15,000시간 | 매우 높음(실패 위험) |
플라스틱 하우징에서는 LED 루멘 유지(L70)가 70% 미만으로 떨어질 수 있습니다. 10,000~15,000시간 , 다이캐스트 알루미늄 하우징은 L70 수명을 보장합니다. 60,000~100,000시간 . 매일 12시간 동안 작동하는 도시 가로등의 경우 이는 다이캐스트 알루미늄 고정 장치가 안정적으로 작동할 수 있음을 의미합니다. 13~22세 , 플라스틱 하우징 고정 장치는 다음 기간 내에 교체해야 합니다. 2~3년 .
LED 가로등 하우징은 UV 복사, 열 순환(-40°C~70°C), 풍하중 및 강수 침식을 견뎌야 합니다. 다이캐스트 알루미늄 합금은 고유한 재료 특성과 표면 처리 기술의 결합을 통해 다층 보호 시스템을 구축합니다.
다양한 환경 부식 등급(ISO 12944에 정의된 C3 ~ C5-M)에 대해 다이캐스트 알루미늄 하우징은 차별화된 코팅 솔루션을 채택할 수 있습니다.
최신 다이캐스트 LED 가로등 하우징은 일반적으로 다음과 같은 이점을 제공합니다. IP66 보호 등급(IEC 60529 기준)을 충족하여 완벽한 먼지 보호 기능과 강력한 워터 제트에 대한 저항성을 제공합니다. 내충격성 측면에서 최적화된 벽 두께 설계 및 합금配比을 달성할 수 있습니다. IK08~IK10 등급(IEC 62262 기준), 5줄 이상의 기계적 충격을 견딜 수 있고 바람에 날리는 잔해나 기물 파손 행위에 효과적으로 저항할 수 있습니다. 해안 지역의 모든 외부 패스너는 다음과 같이 지정되어야 합니다. 316 스테인레스 스틸 (A4 등급) 갈바니 부식으로 인한 볼트 고착을 방지하기 위해 고착 방지 윤활제를 사용합니다.
고압 다이캐스팅(HPDC)은 용융된 알루미늄 합금을 다음의 압력 하에서 고속으로 정밀 강철 금형에 주입하는 성형 공정입니다. 30~150MPa . 이 프로세스는 LED 가로등 하우징 제조에서 세 가지 핵심 이점을 보여줍니다.
다이캐스팅은 다음과 같은 치수 공차를 달성합니다. ±0.03~0.05mm , 스탬핑(±0.1–0.3mm) 및 사출 성형(±0.1–0.5mm)을 훨씬 능가합니다. 더 중요한 것은 방열 핀, 드라이버 챔버, NEMA/Zhaga 스마트 컨트롤러 인터페이스, 광학 장착 표면, 브리더 밸브 장착 위치까지 단일 작업으로 주조할 수 있어 후속 가공 및 조립 프로세스가 크게 줄어들고 잠재적인 실패 지점이 낮아진다는 것입니다.
툴링이 투자되면(일반적으로 지속됩니다. 80,000~150,000장 ), 일체형 다이캐스팅 사이클을 다음과 같이 단축할 수 있습니다. 30~90초 , 이는 대량의 도시 프로젝트 요구에 매우 적합합니다. 세계 다이캐스팅 시장은 다음과 같이 성장할 것으로 예상됩니다. 2026년에는 1,012억 달러 에 2034년까지 1,892억 달러 (CAGR 8.14%), 성숙한 공급망을 통해 아시아 태평양 지역이 지배적입니다. 중국 시장만 진출할 것으로 예상 2026년까지 413억 달러 .
선도적인 제조업체에서는 금형 흐름 분석과 결합된 통합 CAD/CAM/CAE 설계를 사용하여 게이트 위치, 다공성 분포 및 핫스팟 결함을 예측합니다. 생산 라인에는 정밀 CNC 머시닝 센터, EDM(방전 가공) 및 와이어 컷 장비가 장착되어 중요한 조립 표면의 정확성을 보장합니다. 품질 관리 시스템은 원자재 조달, 용융 가스 제거, 샷 매개변수 모니터링부터 완제품 누출 테스트까지 전체 프로세스를 포괄하는 IATF 16949 인증을 받아야 합니다.
5G 네트워크와 IoT 기술의 확산으로 LED 가로등은 단일 조명 노드에서 스마트 시티를 위한 데이터 허브로 진화하고 있습니다. 다이캐스트 알루미늄 하우징의 복잡한 성형 기능은 이러한 변화를 위한 물리적 인프라를 제공합니다.
현대식 다이캐스팅 금형은 직접 성형할 수 있습니다. NEMA/ANSI C136 광제어 콘센트 베이스 또는 자가 18권 표준 인터페이스, 플러그 앤 플레이 광전지, 마이크로파 센서, 환경 대기 질 모니터링 모듈 및 5G 마이크로 기지국 장비를 지원합니다. 이러한 사전 통합은 밀봉 무결성을 손상시키는 설치 후 드릴링 및 태핑을 방지하여 스마트 업그레이드 후에도 IP 등급이 유효한 상태를 유지하도록 보장합니다.
알루미늄 하우징은 본질적으로 전자기 차폐 기능을 제공하여 내부 무선 통신 모듈(예: DALI-2, Bluetooth Mesh, LoRa)을 외부 간섭으로부터 효과적으로 보호합니다. 주조 단계에서 비금속 안테나 창을 확보하거나 국부적인 절연 처리를 사용함으로써 구조적 무결성을 희생하지 않고 신호 전송을 최적화할 수 있습니다. 2026년에는 무선 제어가 고급 LED 가로등의 표준이 되었으며 다이캐스트 하우징의 전자기 관리 설계는 스마트 제어 시스템 안정성에 직접적인 영향을 미칩니다.
다이캐스트 알루미늄 하우징은 플라스틱이나 강철 대체 하우징보다 초기 조달 비용이 더 높지만 10년 총소유비용(TCO) 현저히 낮습니다. 다음 비교는 일일 12시간 운영 시나리오를 기반으로 합니다.
| 비용 요소 | 다이캐스트 알루미늄 | 압출 알루미늄 | 스탬프 강철 | 엔지니어링 플라스틱 |
|---|---|---|---|---|
| 예상 수명 | 50,000~100,000시간 | 40,000~70,000시간 | 20,000~40,000시간 | 10,000~25,000시간 |
| 10년 만에 교체 | 0~1회 | 1~2회 | 2~3회 | 3~5회 |
| 유지보수 빈도 | 매우 낮음 | 낮음 | 중간–High | 높음 |
| 에너지 효율성 | 높음 (Low Temp Rise) | 중간–High | 중간 | 낮음 (High-Temp Degradation) |
| 전체 TCO 등급 | 낮음est | 중간 | 높음 | 높음est |
더욱이, 100% 재활용성 알루미늄 합금의 비율은 글로벌 순환 경제 추세와 일치합니다. 수명이 다한 LED 가로등 하우징은 재용해하여 다이캐스팅 생산에 재사용할 수 있으며, 강철 제련이나 플라스틱 합성보다 탄소 배출량이 훨씬 적습니다. ESG 목표를 추구하는 지방자치단체의 경우 다이캐스트 알루미늄 하우징은 지속 가능성 평가에서 상당한 이점을 제공합니다.
엔지니어링 계약자 및 지방자치단체 조달 부서의 경우 다음 기술 매개변수를 입찰 문서에 통합하면 품질 공급업체를 효과적으로 필터링하고 설치 후 유지 관리 위험을 피할 수 있습니다.
이러한 지표를 기술 사양에 통합함으로써 조달 기관은 선택한 항목을 보장할 수 있습니다. LED 가로등 다이캐스트 하우징 20년의 설계 수명 동안 안정적이고 효율적이며 유지 관리가 적은 조명 서비스를 제공합니다.
당신은 준비가 되셨습니까? 맞잡다 Jieda와 함께?
* 귀하의 이메일은 우리와 함께 안전합니다. 스팸은 아닙니다.
제품
연락처 정보
nbjd011@126.com
+86-574-86115705
No. 58 Mold Road, DAQI 기술 산업 구역, Beilun District, Ningbo
