다이 캐스팅 가이드: 개요, 이점 및 응용

다이캐스팅 오늘날 이용 가능한 가장 효율적이고 비용 효과적인 금속 제조 공정 중 하나입니다. 간단히 말해서: 정밀하고 복잡한 금속 부품을 대량으로 필요로 하는 경우 다이캐스팅이 최선의 선택일 것입니다. . 이는 엄격한 치수 공차, 뛰어난 표면 마감, 다른 공정에서는 따라올 수 없는 빠른 사이클 시간을 제공합니다. 이 가이드는 프로세스 작동 방식부터 제한 사항, 방법 및 실제 적용에 이르기까지 알아야 할 모든 것을 다룹니다.

다이 캐스팅이란 무엇입니까?

다이캐스팅은 용융 금속을 재사용 가능한 강철 주형("다이"라고 함)에 고압으로 밀어넣는 금속 주조 공정입니다. 금속이 응고되면 다이가 열리고 완성된 부품이 배출됩니다. 그런 다음 금형을 다시 사용할 수 있습니다. 일반적으로 수만에서 수십만 주기 동안 사용됩니다.

다이캐스팅에 가장 일반적으로 사용되는 금속은 다음과 같습니다. 알루미늄, 아연, 마그네슘 및 구리 합금 . 알루미늄은 무게 대비 강도, 내식성, 열전도율이 뛰어나 가장 인기가 높습니다.

소모성 금형을 사용하는 샌드캐스팅과 달리 다이캐스팅은 영구강 툴링을 사용합니다. 따라서 일관성과 반복성이 중요한 대량 생산에 이상적입니다.

다이 캐스팅 공정

다이캐스팅 사이클은 일관된 순서를 따릅니다.

1. 다이 준비: 금형 반쪽을 세척하고 윤활 처리한 후 고압에서 클램핑하여 닫습니다.
2. 주입: 용융 금속은 일반적으로 다음과 같은 압력으로 다이 캐비티에 주입됩니다. 1,500~25,000psi , 재료와 방법에 따라 다릅니다.
3. 응고: 금속은 다이 내에서 종종 몇 초 만에 빠르게 냉각되고 응고됩니다.
4. 배출: 다이가 열리고 이젝터 핀이 완성된 부품을 캐비티 밖으로 밀어냅니다.
5. 트리밍: 여분의 재료(플래시, 러너, 게이트)가 제거되고 부품이 추가로 마무리될 수 있습니다.

사이클 시간은 부품 크기와 복잡성에 따라 다르지만 일반적으로 몇 초에서 몇 분 . 잘 최적화된 알루미늄 다이캐스팅 셀은 시간당 수백 개의 부품을 생산할 수 있습니다.

다이캐스팅의 종류

두 가지 주요 다이캐스팅 방법은 용융 금속이 다이에 도입되는 방식이 다릅니다.

핫 챔버 다이 캐스팅

핫 챔버 다이캐스팅에서는 사출 메커니즘이 용융 금속에 직접 잠기게 됩니다. 이 방법은 더 빠른 사이클 시간 아연, 주석, 납 합금 등 저융점 금속에 가장 적합합니다. 알루미늄은 물에 잠긴 부품을 부식시키므로 알루미늄에는 적합하지 않습니다.

콜드 챔버 다이 캐스팅

콜드 챔버 다이 캐스팅에서는 각 주입 전에 용융 금속이 별도의 샷 챔버로 래핑됩니다. 이 접근 방식은 다음 용도로 사용됩니다. 알루미늄, 마그네슘, 구리 합금 - 뜨거운 챔버 시스템을 손상시킬 수 있는 더 높은 융점을 가진 금속. 핫 챔버보다 약간 느리지만 콜드 챔버 다이캐스팅을 사용하면 더 강하고 내구성이 뛰어난 부품을 생산할 수 있습니다.

다이캐스팅의 장점

높은 정밀도와 치수 정확도

다이캐스팅은 지속적으로 다음의 공차를 달성합니다. ±0.1mm 이하 , 종종 2차 가공이 필요하지 않습니다. 수천 개의 부품에 대한 이러한 수준의 반복성은 다른 주조 방법과 일치하기 어렵습니다.

대량 생산을 위한 빠른 생산

툴링이 준비되면 다이캐스팅 기계는 24시간 내내 작동하여 최대한 짧은 주기로 부품을 생산할 수 있습니다. 15~20초 소형 알루미늄 부품용. 이러한 처리량은 대량 금속 부품 생산을 위한 가장 빠른 방법 중 하나입니다.

복잡한 기하학

다이캐스팅은 복잡한 내부 기능, 얇은 벽(얇은 두께)을 지원합니다. 0.5mm 일부 알루미늄 응용 분야의 경우), 언더컷 및 기계 가공만으로는 비용이 많이 들거나 불가능한 거의 그물 모양의 구성 요소입니다.

대량 생산을 위한 비용 효율성

초기 툴링 비용은 상당하지만 규모가 커지면 부품당 비용이 극적으로 떨어집니다. 수만 개 이상의 생산을 수행하는 경우 다이캐스팅은 일반적으로 CNC 가공이나 기타 공정보다 훨씬 경제적입니다.

다이 캐스팅 제한 사항

다이캐스팅에는 장단점이 없습니다. 한계를 이해하면 프로젝트에 적합한 프로세스인지 판단하는 데 도움이 됩니다.

높은 초기 툴링 비용

단일 알루미늄 다이캐스팅 금형의 비용은 다음과 같습니다. $10,000 ~ $100,000 이상 , 복잡성에 따라 다릅니다. 이로 인해 다이캐스팅은 프로토타입이나 생산량이 매우 적은 경우에는 적합하지 않은 선택입니다.

재료 제한

다이캐스팅은 비철금속으로 제한됩니다. 강철과 철은 녹는점이 높기 때문에 강철 다이를 파괴할 수 있으므로 다이캐스팅할 수 없습니다. 프로젝트에 철금속이 필요한 경우 매몰 주조 또는 모래 주조와 같은 대체 공정을 고려해야 합니다.

다공성 문제

사출 중에 공기가 다이 캐비티에 갇혀 내부 다공성을 생성할 수 있습니다. 이는 진공 보조 다이캐스팅이나 기타 기술을 통해 제어되지 않는 한 기계적 강도를 손상시키고 부품을 압력 밀폐 응용 분야에 적합하지 않게 만들 수 있습니다.

대형 부품에는 적합하지 않음

대부분의 다이캐스팅 기계는 대략 다음과 같은 부품에 적합합니다. 25kg . 매우 큰 구성품은 사형 주조 또는 기타 중력 기반 공정을 통해 더 잘 처리됩니다.

다이 마모 및 유지 관리

강철 다이는 특히 고온 합금의 경우 시간이 지남에 따라 마모됩니다. 치수 정확도를 유지하고 다이 수명을 연장하려면 적절한 유지 관리 일정이 필수적입니다. 일반적으로 100,000~500,000발 재료 및 공정 매개변수에 따라 다릅니다.

Jieda의 다이 캐스팅 방법

중국 다이 캐스팅 금형 제조업체이자 맞춤형 다이 캐스팅 금형 공장인 Ningbo Jieda Molding & Machine Co., Ltd.는 다양한 부품 형상, 재료 및 볼륨 요구 사항에 맞는 포괄적인 범위의 주조 공정을 제공합니다.

고압 다이캐스팅

가장 일반적인 다이캐스팅 방식. 용융 금속은 최대 압력으로 주입됩니다. 25,000psi , 우수한 표면 조도를 통해 치밀하고 정밀한 부품을 생산합니다. Jieda는 홍콩 Lijin 기계를 다음에서 운영합니다. 200T ~ 1600T 다양한 부품 크기를 수용할 수 있는 클램핑력.

저압 다이 캐스팅

금속은 낮은 압력(일반적으로 0.7~1.0바 ), 금속 흐름을 더 잘 제어하고 난류를 줄일 수 있습니다. 이 방법은 더 높은 기계적 특성과 더 낮은 다공성을 요구하는 구조 부품에 특히 적합합니다.

모래 주조

영구 툴링이 비용 측면에서 타당하지 않은 소량 생산 또는 크고 복잡한 형상을 위한 경제적인 선택입니다. 모래 주형은 패턴으로 생성되고 각 타설 후에 폐기되므로 이 방법은 매우 유연합니다.

로스트 왁스 주조(매몰 주조)

왁스 패턴을 세라믹 쉘 소재로 코팅한 후 녹여 정확한 구멍을 남깁니다. 매몰 주조는 뛰어난 표면 디테일과 정확성을 갖춘 부품을 생산하며, 항공우주 부품, 의료 기기 및 복잡한 산업 부품에 자주 사용됩니다.

중력 다이 캐스팅

압력이 아닌 중력을 이용하여 용융 금속을 영구 금속 주형에 붓습니다. 이로 인해 고압 다이캐스팅보다 다공성이 낮고 밀도가 높고 구조적으로 까다로운 부품을 중간 규모로 생산하는 데 적합합니다.

다이캐스팅 마무리 공정

원시 다이캐스트 부품은 사용 준비가 완료되기 전에 표면 처리나 2차 처리가 필요한 경우가 많습니다. 일반적인 마무리 작업은 다음과 같습니다.

• 쇼트 블라스팅/비드 블라스팅: 표면 산화를 제거하고 균일한 무광택 마감을 만듭니다.
• CNC 가공: 직접 주조할 수 없는 구멍, 스레드 및 엄격한 공차 기능을 추가합니다.
• 아노다이징: 알루미늄 부품의 경우 양극 산화 처리는 내식성과 매력적이고 내구성 있는 표면층을 제공합니다.
• 분체 도장/도장: 소비자 및 산업 제품에 대한 색상 및 추가적인 부식 방지 기능을 제공합니다.
• 전기도금: 미적 또는 기능적 목적으로 얇은 금속층(크롬, 니켈 등)을 증착합니다.
• 함침: 진공 함침 수지를 사용하여 내부 다공성을 밀봉합니다. 이는 압력이 견고한 유압 또는 공압 구성품에 중요합니다.

Jieda는 주조 작업과 함께 풀 서비스 표면 처리 및 마감 처리를 제공하여 자동차, 모터, 공압, 통신 및 신에너지 부문 전반에 걸쳐 고객에게 즉시 사용 가능한 구성 요소를 제공합니다.

다이캐스팅의 응용

다이캐스팅은 대량의 금속 부품이 필요한 거의 모든 주요 산업에서 사용됩니다. 주요 응용 분야는 다음과 같습니다.

다이캐스팅을 위해 Jieda를 선택하는 이유는 무엇입니까?

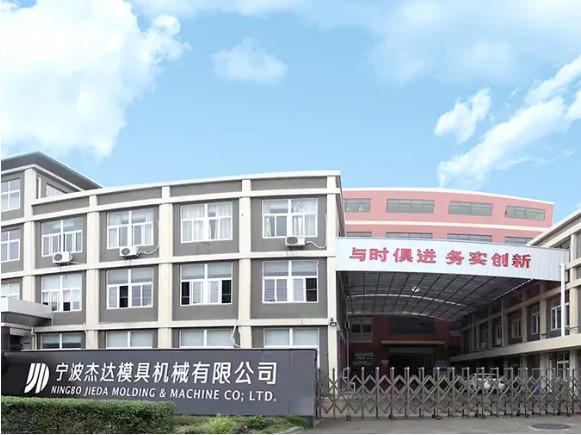

1987년에 설립된, Ningbo Jieda Molding & Machine Co., Ltd. 는 "중국 다이캐스팅 금형의 고향"으로 인정받는 도시인 닝보 베이룬에 본사를 둔 국가 첨단 기술 기업입니다. 35년 이상의 경험을 바탕으로 Jieda는 모든 프로젝트에 심층적인 기술 전문 지식과 입증된 제조 규모를 결합하여 제공합니다.

주요 기능 및 자격 증명은 다음과 같습니다.

• I에이TF 16949 인증 체계적인 폐쇄 루프 위험 제어 및 지속적인 개선 프로세스를 갖춘 품질 관리 시스템입니다.
• A 12,000m² 시설 정밀 CNC 머시닝 센터, CNC EDM, 와이어 커팅, 자동 다이캐스팅 기계 등 80개 이상의 첨단 장비를 갖추고 있습니다.
• 다이캐스팅 기계 200T ~ 1600T (홍콩 Lijin 브랜드), 다양한 부품 크기 생산이 가능합니다.
• 전체 사내 디자인을 사용하여 CAD(PRO/E), CAM 및 CAE 금형 엔지니어링 및 최적화를 위한 소프트웨어입니다.
• 경험을 다음으로 수출하세요. 미국, 독일, 이탈리아, 영국, 프랑스, 폴란드, 핀란드, 인도, 호주 , 자동차, 모터, 조명 및 신에너지 분야 전반에 걸쳐 세계적으로 유명한 OEM에 서비스를 제공하고 있습니다.
• 팀 직원 130명 28명의 전문 관리 및 기술 R&D 인력을 포함하여 7천만 위안 .

Beilun에 있는 Jieda의 위치는 또한 직접적인 물류 이점을 제공합니다. 베이룬항 항저우-닝보 고속도로를 통해 전 세계 고객에게 빠르고 안정적인 국제 배송이 가능해졌습니다.

다이 캐스팅이 귀하에게 적합합니까?

귀하의 프로젝트가 다음 기준을 충족할 경우 다이캐스팅이 올바른 선택입니다.

• 당신은 필요 높은 생산량 — 툴링 투자를 정당화하려면 일반적으로 10,000개 이상의 부품이 필요합니다.
• 귀하의 부분에는 다음이 필요합니다. 엄격한 치수 공차 표면 마감이 좋습니다.
• 디자인에는 다음이 포함됩니다. 복잡한 기하학 얇은 벽, 내부 채널 또는 통합 기능이 있습니다.
• 당신은 함께 일하고 있습니다 비철금속 알루미늄, 아연, 마그네슘 등.
• 장기적인 비용 효율성은 낮은 초기 툴링 비용보다 더 중요합니다.

볼륨이 적거나 부품이 매우 크거나 철 재료가 필요한 경우 모래 주조 또는 인베스트먼트 주조와 같은 대체 주조 방법이 더 적합할 수 있습니다. Jieda의 엔지니어링 팀은 고객의 특정 요구 사항을 평가하고 고압 다이 캐스팅, 저압 다이 캐스팅, 중력 캐스팅 또는 기타 방법 등 가장 적합한 프로세스를 추천할 수 있습니다.

오늘 Jieda에게 연락하세요 귀하의 프로젝트에 대해 논의하고 30년 이상 축적된 정밀 다이 캐스팅 전문 지식을 바탕으로 한 맞춤형 솔루션을 받아보세요.
